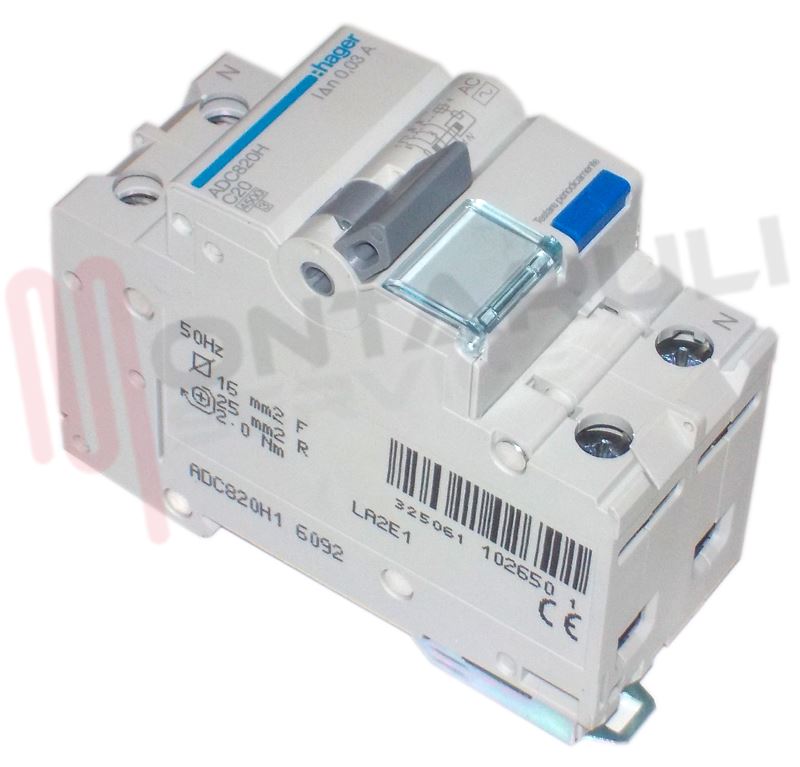

INTERRUTTORE DIFFERENZIALE MAGN. 1P+N 30MA AC 20A 4.5KA C

ADC820H INTERRUTTORE MAGNETOTERMICO 1P+N 30MA AC 20A 4.5KA CHAGER
Availability: In stock
Delivery date: 1-2 days
Manufacturer: HAGER
€41.41
INTERRUTTORE DIFFERENZIALE MAGNETOTERMICO 1P+N 30MA AC 20A 4.5KA C ADC820H

DATI TECNICI: Design Posizione del neutro destra Numero di poli protetti 1 Poli 2 P Tipo di poli 1P+N Curva C Funzioni Con polo di Neutro sezionato si Connettività Allineamento collegamento alto per prodotti modulari terminali allineati Principali caratteristiche elettriche Potere d'interruzione nominale Icn AC secondo IEC 60898-1 4,5 kA Tensione nominale d'impiego c.a. 240 V Frequenza nominale 50 Hz Tensione Tensione nominale d'isolamento 500 V Tensione massima d'utilizzo 240 V Corrente nominale della tenuta al guasto 4000 V Corrente Corrente differenziale nominale 30 mA Corrente nominale in A 20 A Tenuta all'onda di scarica 8/20µs 250 A Potere di chiusura e d'interruzione 4,5 kA Soglia di esercizio termico AC - min/max 1,13 / 1,45 In Soglia di esercizio mag AC - min/max 5 / 10 In Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1 4,5 kA Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2 6 kA Potere di interruz. estremo in cortocircuito Icu a 240 V AC secondo IEC 60947-2 6 kA Corrente / temperatura Corrente nominale a -25 °C 22,7 A Corrente nominale a -20 °C 22,5 A Corrente nominale a -15 °C 22,2 A Corrente nominale a -10 °C 22 A Corrente nominale a -5 °C 21,8 A Corrente nominale a 0 °C 21,5 A Corrente nominale a 5 °C 21,3 A Corrente nominale a 10 °C 21 A Corrente nominale a 15 °C 20,8 A Corrente nominale a 20 °C 20,5 A Corrente nominale a 25 °C 20,3 A Corrente nominale a 30 °C 20 A Corrente nominale a 35 °C 19,8 A Corrente nominale a 40 °C 19,6 A Corrente nominale a 45 °C 19,4 A Corrente nominale a 50 °C 19,2 A Corrente nominale a 55 °C 19 A Corrente nominale a 60 °C 18,8 A Corrente nominale a 70 °C 13,6 A Coefficiente di correzione corrente Riduzione della temperatura - 2 dispositivi 1 Riduzione della temperatura - 3 dispositivi 0,95 Riduzione della temperatura - 4-5 dispositivi 0,9 Riduzione della temperatura - 6 dispositivi 0,85 Frequenza Frequenza (intervallo di valori numerici ETIM) 50 Hz Selettività Fusibile a valle aM massimo per selettività 4 A Fusibile a valle gL massimo per selettività 12 A Fusibile a monte aM minimo per selettività 25 A Fusibile a monte gL minimo per selettività 32 A Potenza Potenza dissipata totale 6,6 W Potenza dissipata per polo 4,8 W Sgancio Protetto contro gli scatti intempestivi no Durata Durata elettrica e numero di cicli 2000 Numero di manovre (durata meccanica) 2000 Dimensioni Profondità del prodotto installato 68 mm Altezza del prodotto installato 83 mm Larghezza prodotto installato 35 mm Installazione, montaggio Coppia di serraggio 2,1Nm Collegamento Capacità mors. a valle fless. Condu. 1 / 16 mm² Capacità mors. a valle cond. rigido 1 / 25 mm² Sezione minima con cavo flessibile 1 / 16mm² Sezione minima con cavo rigido 1 / 25mm² Sezione trasversale di collegamento degli ingressi 1 / 25 mm² Tappo a vite mor. cavo - linea mm2 (fless.) 1 / 16 mm² Tipo di connessione a vite Norme, Omologazioni Testo EN 61009-1 Direttiva Europea RAEE interessato Sicurezza Grado di protezione dell’involucro IP20 Tipo di protezione differenziale AC Condizioni d'impiego Temperatura d’esercizio -25…40 °C Grado di inquinam. / IEC60664/IEC60947-2 2 Classe di limitazione di energia I²t 3 Altitudine 2000m Esecuzione tropicalizzata per tutti i climi Temperatura di magazzino/trasporto -25…70 °C Temperatura Temperatura di calibrazione 30 °C

EAN: 3250611026501

INTERRUTTORE DIFFERENZIALE MAGNETOTERMICO 1P+N 30MA AC 20A 4.5KA C ADC820H

DATI TECNICI: Design Posizione del neutro destra Numero di poli protetti 1 Poli 2 P Tipo di poli 1P+N Curva C Funzioni Con polo di Neutro sezionato si Connettività Allineamento collegamento alto per prodotti modulari terminali allineati Principali caratteristiche elettriche Potere d'interruzione nominale Icn AC secondo IEC 60898-1 4,5 kA Tensione nominale d'impiego c.a. 240 V Frequenza nominale 50 Hz Tensione Tensione nominale d'isolamento 500 V Tensione massima d'utilizzo 240 V Corrente nominale della tenuta al guasto 4000 V Corrente Corrente differenziale nominale 30 mA Corrente nominale in A 20 A Tenuta all'onda di scarica 8/20µs 250 A Potere di chiusura e d'interruzione 4,5 kA Soglia di esercizio termico AC - min/max 1,13 / 1,45 In Soglia di esercizio mag AC - min/max 5 / 10 In Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1 4,5 kA Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2 6 kA Potere di interruz. estremo in cortocircuito Icu a 240 V AC secondo IEC 60947-2 6 kA Corrente / temperatura Corrente nominale a -25 °C 22,7 A Corrente nominale a -20 °C 22,5 A Corrente nominale a -15 °C 22,2 A Corrente nominale a -10 °C 22 A Corrente nominale a -5 °C 21,8 A Corrente nominale a 0 °C 21,5 A Corrente nominale a 5 °C 21,3 A Corrente nominale a 10 °C 21 A Corrente nominale a 15 °C 20,8 A Corrente nominale a 20 °C 20,5 A Corrente nominale a 25 °C 20,3 A Corrente nominale a 30 °C 20 A Corrente nominale a 35 °C 19,8 A Corrente nominale a 40 °C 19,6 A Corrente nominale a 45 °C 19,4 A Corrente nominale a 50 °C 19,2 A Corrente nominale a 55 °C 19 A Corrente nominale a 60 °C 18,8 A Corrente nominale a 70 °C 13,6 A Coefficiente di correzione corrente Riduzione della temperatura - 2 dispositivi 1 Riduzione della temperatura - 3 dispositivi 0,95 Riduzione della temperatura - 4-5 dispositivi 0,9 Riduzione della temperatura - 6 dispositivi 0,85 Frequenza Frequenza (intervallo di valori numerici ETIM) 50 Hz Selettività Fusibile a valle aM massimo per selettività 4 A Fusibile a valle gL massimo per selettività 12 A Fusibile a monte aM minimo per selettività 25 A Fusibile a monte gL minimo per selettività 32 A Potenza Potenza dissipata totale 6,6 W Potenza dissipata per polo 4,8 W Sgancio Protetto contro gli scatti intempestivi no Durata Durata elettrica e numero di cicli 2000 Numero di manovre (durata meccanica) 2000 Dimensioni Profondità del prodotto installato 68 mm Altezza del prodotto installato 83 mm Larghezza prodotto installato 35 mm Installazione, montaggio Coppia di serraggio 2,1Nm Collegamento Capacità mors. a valle fless. Condu. 1 / 16 mm² Capacità mors. a valle cond. rigido 1 / 25 mm² Sezione minima con cavo flessibile 1 / 16mm² Sezione minima con cavo rigido 1 / 25mm² Sezione trasversale di collegamento degli ingressi 1 / 25 mm² Tappo a vite mor. cavo - linea mm2 (fless.) 1 / 16 mm² Tipo di connessione a vite Norme, Omologazioni Testo EN 61009-1 Direttiva Europea RAEE interessato Sicurezza Grado di protezione dell’involucro IP20 Tipo di protezione differenziale AC Condizioni d'impiego Temperatura d’esercizio -25…40 °C Grado di inquinam. / IEC60664/IEC60947-2 2 Classe di limitazione di energia I²t 3 Altitudine 2000m Esecuzione tropicalizzata per tutti i climi Temperatura di magazzino/trasporto -25…70 °C Temperatura Temperatura di calibrazione 30 °C

EAN: 3250611026501
